隨著汽車工業進入互聯網時代,汽車業界的新老勢力都著眼與ADAS研究,其中以特斯拉為代表的新興勢力走在了前頭。但是最近發生的特斯拉自動駕駛事故似乎說明,以毫米波雷達加攝像頭這種自主式環境感知系統純?cè)谙忍斓娜毕?,無法做到全天候全路況的準確感知,而協同式環境感知系統可以與之形成良好的互補。而協同式環境感知系統的基礎就是車聯網V2X技術。
V2X是什么
V2X(Vehicle-To-Everything),顧名思義,就是車與外界進行百分百的互聯,這是未來智能汽車、自動駕駛、智能交通運輸系統的基礎和關鍵技術。

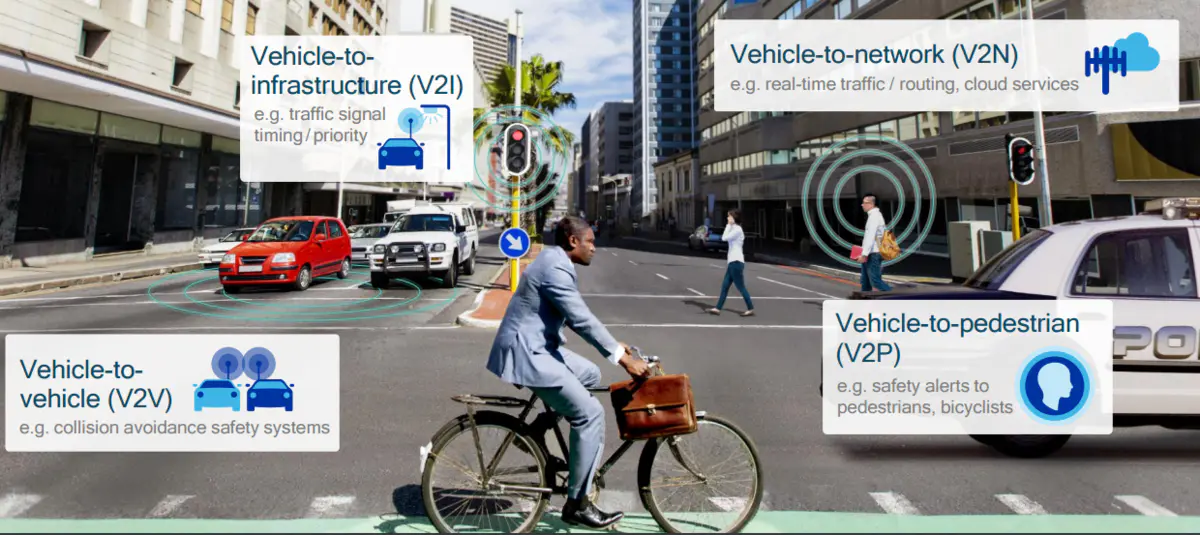

V2X包括四部分:
V2N(Vehicle-To-Network,車-互聯網)是目前應用最廣泛的車聯網形式,其主要功能是使車輛通過移動網絡,連接到云服務器,使用云服務器提供的導航、娛樂、防盜等應用功能。
V2V(Vehicle-To-Vehicle,車-車)可以用做車輛間信息交互和提醒,最典型的應用是用于車輛間防碰撞安全系統。
V2I(Vehicle-To-Infrastructure,車-基礎設施),車輛可以與道路甚至其他基礎設施,例如交通燈、路障等通信,獲取交通燈信號時序等道路管理信息。
V2P(Vehicle-To-Pedestrian,車-行人)則是用做給道路上行人或非機動車安全警告。
V2X可以用來做什么

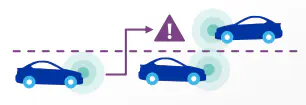

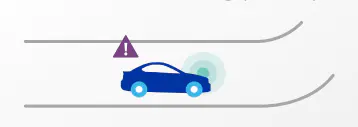

首先我們最容易想到的就是各種防碰撞、防翻車的提醒。

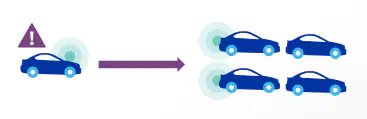

除了防碰撞,還可以用作車輛間的協作,使車輛在道路運行更加有序和高效。包括:巡航控制、行駛隊形控制、自適應通信順序協調和智能車隊控制等等。

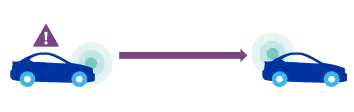

還有道路上易受傷人群和特殊緊急車輛讓行的警示。
當然還可以提升出行的效率。
V2X和ADAS

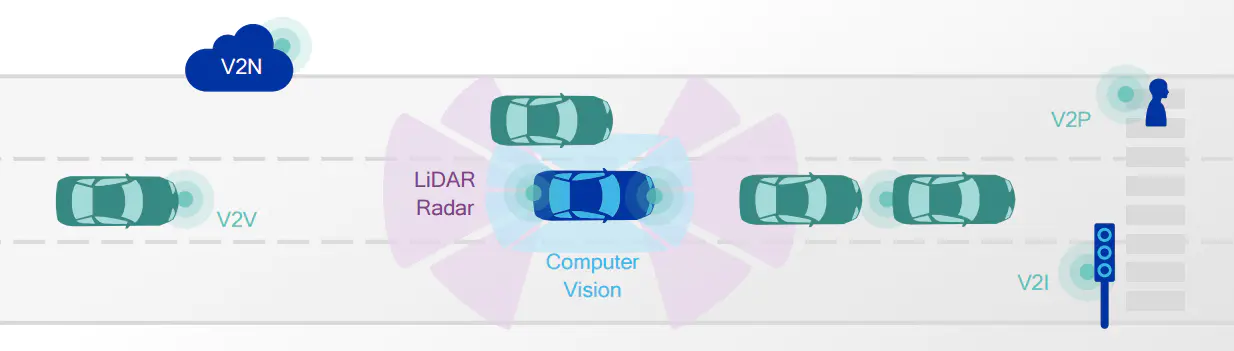

運用V2X技術,可以提升ADAS的安全性和效率,以下是一個典型的V2X應用在ADAS上的示意圖。
車輛本身的毫米波雷達、攝像頭,采集車輛周邊環境,另外通過V2X獲取更加廣闊的環境參數,例如:十字路口、斜坡信息,道路狀況等,形成360度無死角的計算機認知,提升車輛主動安全性。
得益于V2V提供的防碰撞警示提醒,車輛之間的安全距離可以進一步縮短;通過V2I獲取的交通管制信號,可以控制通行的速度和選擇加減速時機;V2P保證路邊行人的安全性。三者作用下,使得道路的通行效率可以大大提高。
V2X提供了收集數據的能力,ADAS開發機構可以通過這些數據進行模擬和調優,不斷提升自動駕駛預測體驗。
C-V2X標準
V2X產業分為DSRC和C-V2X兩個標準和產業陣營。
一是DSRC專用短程無線通信標準,以IEEE802.11p為基礎,V2V為其主要的應用方式,經過十多年的發展歷史,形成以NXP/ST/瑞薩/車企等傳統汽車電子產業鏈。
二是C-V2X,是基于LTE-R14技術為基礎,通過LTE-V-D和LTE-V-Cell兩大技術支持包括V2I、V2V、V2P等各種應用,目前正處于標準制定的關鍵階段,并在今年9月制定了第一版的標準,形成以華為、高通等通信產業鏈企業、電信運營商和汽車企業為主的產業陣營。
中國作為全球第一大汽車市場,目前尚未推出任何的標準,但是車聯網的標準制定勢在必行。相比于802.11p的DSRC,C-V2X的優勢比較明顯:
1、基于蜂窩網絡,與目前的4G和未來的5G網絡可以復用,部署成本低。
2、網絡覆蓋廣,網絡運營盈利模式清晰。
3、3GPP標準制定,全球通用,使用單一LTE芯片組,模塊成本大幅降低。

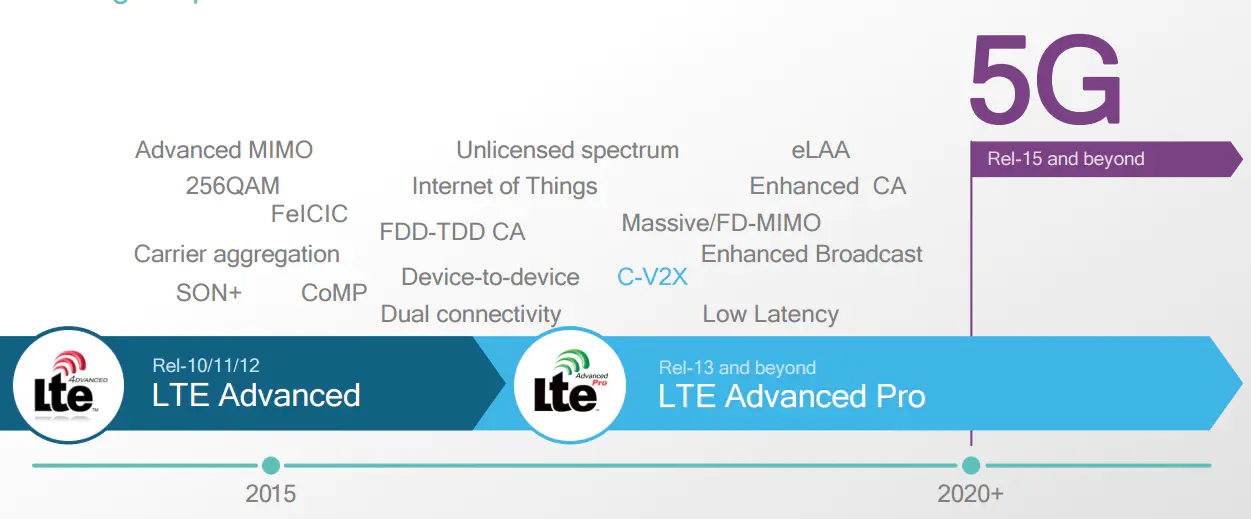

4、C-V2X作為5G的重要組成部分持續演進。
從我國擁有全球最大的LTE網絡現狀和C-V2X演進的技術優勢來看,C-V2X應該是國內V2X技術標準的首選。
傳輸模式
C-V2X提供兩種互補的傳輸模式,分別適用與車輛間鄰近和遠離的情況。

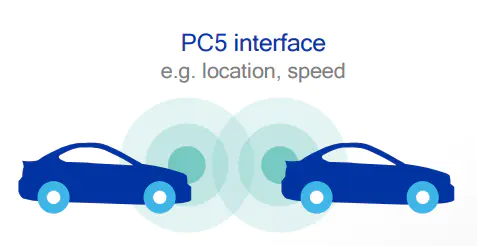

1、直接通信(PC5接口),以LTE標準中的D2D(Device-To-Device,設備間)鄰近通信服務(ProSe)為基礎。采用最新標準制定的PC5接口,可以實現250Kph的高速度和高密度通信。在無LTE網絡覆蓋的環境下,鄰近設備可以進行直接通信。

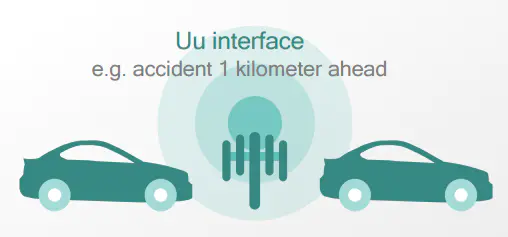

2、網絡通信(Uu接口),利用LTE廣播,通過V2X服務器中轉,把信息傳送到另一個節點。
關鍵問題解決
V2X技術面臨三大關鍵問題需要解決。
1、車輛間相對高速度導致明顯的多普勒效應和頻率偏移。C-V2X在設計上增加了4個DMRS(Demodulation reference signal)信號。這些符號與500kph以下的速度和ITS(智能交通系統)頻段相關聯,提高了高速信道追蹤的能力。
2、道路車輛多,通信節點密度高,隨機分配可能導致節點碰撞和沖突。C-V2X一方面強化了傳輸結構,引入了采用半持續調度方式的分散型調度技術,在相同的子幀上傳輸控制信號和數據,減少了頻內輻射,優化了信道的使用。另一方面導入了新調度分配功能,這樣可在密度更高的環境下進行恰當?shù)臄?shù)據資源處理。
3、時鐘同步,在網絡不覆蓋的情況下,缺少同步源。C-V2X同時支持基站和全球?qū)Ш叫l(wèi)星系統(GNSS)的時間同步。
小結
V2X技術是未來智能汽車、智能交通、自動駕駛的重要組成部分。目前看來C-V2X在技術上比DSRC更加安全、高效、全面。隨著3GPP第一版C-V2X標準化規范的制定完成,相信C-V2X技術和相關生態鏈的發展會更加快速,我們將持續關注。
參考文獻
【1】加藤樹子 《3GPP完成車聯網第一版標準化規范》
【2】通信行業:V2X與智能駕駛深度解析
【3】QUALCOMM 《Leading the world to 5G:Cellular Vehicle-to-Everything (C-V2X) technologies》
